Como o geotêxtil de filtração mantém o solo fino fora dos sistemas de drenagem
Filtração O geotêxtil é usado quando os sistemas de drenagem precisam de duas coisas ao mesmo tempo: a água deve continuar se movendo, mas o solo fino não deve migrar para a camada de cascalho ou para o tubo de drenagem.
Esse equilíbrio é importante em drenos cegos, canais subterrâneos, drenos franceses, drenagem de muros de contenção, drenos de borda de estradas e trincheiras subterrâneas de cascalho. Depois que partículas finas se movem para a camada de drenagem, o sistema ainda pode parecer bom na superfície, mas o fluxo de água pode desacelerar ano após ano.
Índice
O que é geotêxtil de filtração?
Filtração O geotêxtil é um tecido geotêxtil permeável colocado entre o solo e o agregado de drenagem Seu trabalho é deixar a água passar enquanto reduz a migração de partículas do solo.
É comumente usado em torno de trincheiras de cascalho, tubos de drenagem perfurados, drenos cegos, camadas de drenagem de parede de retenção, sistemas de subdreno rodoviário e outras estruturas de drenagem enterradas.
A orientação geotécnica da FHWA explica que a água em movimento pode transportar partículas do solo e causar problemas como entupimento de drenos e bombeamento de finos Essa é a razão pela qual o projeto de drenagem deve considerar tanto o movimento da água quanto o movimento do solo, não apenas o tamanho do tubo ou a profundidade da vala O capítulo da FHWA sobre águas subterrâneas e drenagem é uma referência útil para este risco básico de drenagem.
Um Geotêxtil de Filtração não é uma folha de plástico Ele não bloqueia a água Ele cria uma camada de filtro que ajuda a controlar o limite entre o solo fino e o material de drenagem.

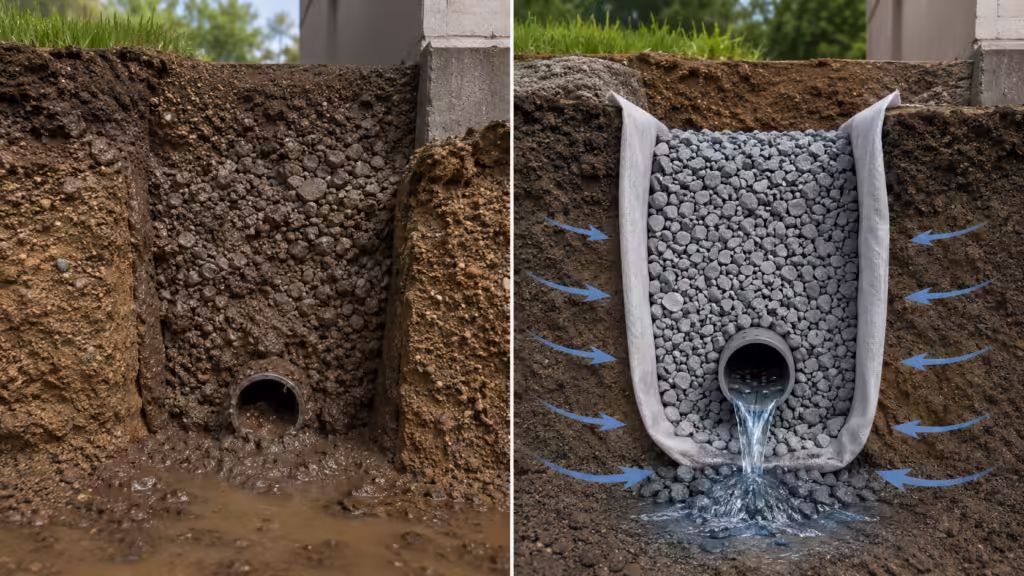

Por que drenos cegos e canais subterrâneos ficam entupidos
Drenos cegos e canais de drenagem subterrâneos geralmente falham lentamente.
No início, a água entra na trincheira e se move através da camada de cascalho Com o tempo, partículas finas do solo podem ser transportadas pelas águas subterrâneas para os vazios entre as pedras de cascalho Se o sistema incluir um tubo perfurado, os finos também podem se mover em direção às aberturas dos tubos.
As causas comuns incluem:
- migração fina do solo para cascalho
- tecido de filtro geotêxtil mal selecionado
- tamanho de abertura aparente incorreto
- baixa permeabilidade à água
- contaminação por aterro de trincheiras
- danos geotêxteis durante a colocação de cascalho
- sobreposição insuficiente nas articulações
- inclinação de drenagem deficiente
- fluxo contínuo transportando partículas de lodo ou argila
O problema raramente é um único erro Geralmente é a combinação de tipo de solo, fluxo de água, seleção de tecido e qualidade de instalação.

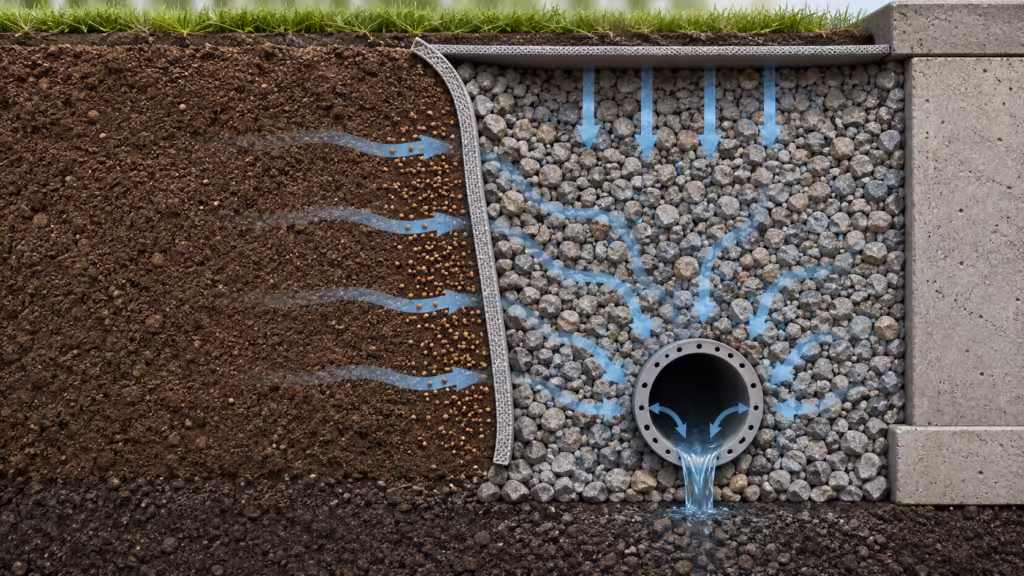

Como a filtragem geotêxtil evita a migração do solo
Filtração O geotêxtil funciona formando uma interface de filtro estável.
A água pode se mover através do geotêxtil Partículas finas do solo são reduzidas de entrar na camada de drenagem Isso ajuda o cascalho a permanecer aberto e funcional por mais tempo.
O objetivo não é parar a água O objetivo é impedir que o solo se mova com a água.
Um artigo de revisão sobre geossintéticos para filtração e estabilização explica que um filtro geotêxtil deve reter o solo enquanto permite a passagem da água, e que o projeto do filtro envolve critérios geométricos e hidráulicos. Em linguagem simples, o tecido deve estar aberto o suficiente para a água, mas controlado o suficiente para reter o solo.
É por isso que escolher apenas pelo peso é arriscado Um tecido mais pesado não é automaticamente melhor se o tamanho da abertura, permeabilidade e compatibilidade do solo estiverem errados.
Retenção do solo versus permeabilidade à água
Um geotêxtil de drenagem deve equilibrar dois requisitos concorrentes.
| Requisito | Por que isso importa |
|---|---|
| Retenção do solo | Ajuda a evitar que partículas finas entrem na camada de drenagem |
| Permeabilidade água | Permite que a água subterrânea passe para o caminho de drenagem |
| Tamanho de abertura adequado | Reduz a migração do solo sem bloquear o fluxo |
| Grossura | Suporta amortecimento e estabilidade de filtração |
| Resistência à tração | Ajuda o tecido a sobreviver ao estresse da instalação |
| Resistência à perfuração | Protege o tecido durante a colocação de cascalho |
| Resistência de entupimento | Ajuda a manter o fluxo sob contato prolongado com o solo |
ASTM D4751 é usado para indicar o tamanho aparente da abertura de um geotêxtil. ASTM D4491/D4491M abrange a permeabilidade à água de geotêxteis em termos de permissividade sob condições de teste padrão.
Para os compradores, esses valores de teste são importantes porque um tecido de drenagem deve ser selecionado para as condições do solo e da água do projeto.
Por que o geotêxtil de fibra básica funciona bem para filtração por drenagem
O geotêxtil de fibra básica é frequentemente usado na filtração de drenagem porque sua estrutura de fibra não tecida pode criar uma rede de poros tridimensional.
Esta estrutura pode suportar:
- filtração
- separação
- proteção drenagem
- retenção solo
- amortecimento em torno do agregado
- flexibilidade de instalação em valas

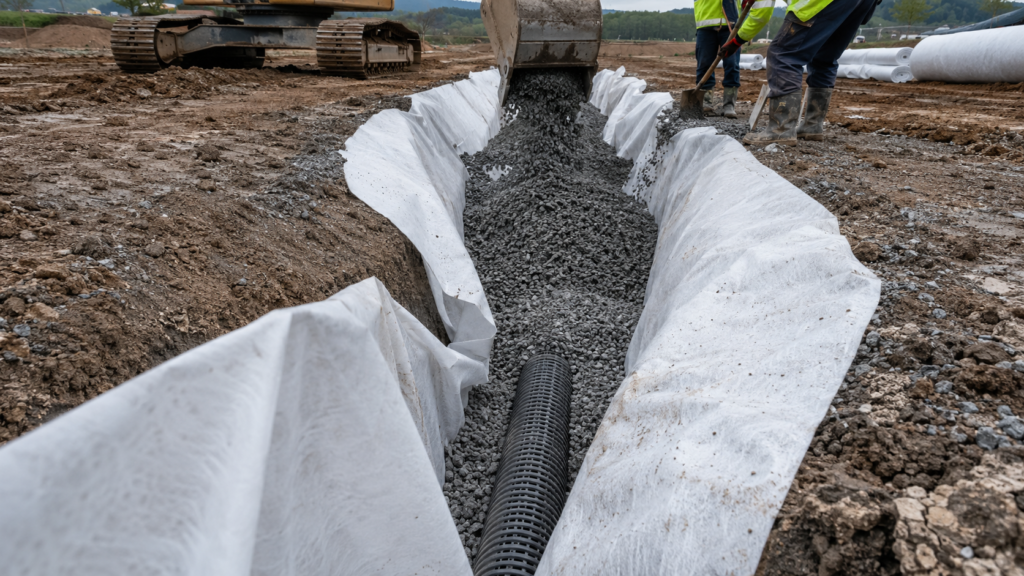

Para projetos de drenagem que necessitam de retenção de solo e suporte de fluxo de água, este geotêxtil de fibra descontínua pode ser considerado para drenos cegos, camadas de cascalho, drenagem de muros de contenção e sistemas de drenagem subterrânea.
Onde é usado em projetos de drenagem
Filtração O geotêxtil é útil em muitas aplicações de drenagem subterrânea.
| Aplicativo | Função |
|---|---|
| Drenos cegos | Impede que o solo fino entre em trincheiras de cascalho |
| Drenos franceses | Envolve cascalho e tubulação para reduzir o risco de entupimento |
| Drenagem da parede de retenção | Separa o solo de aterro do agregado de drenagem |
| Drenagem rodoviária | Ajuda a manter o fluxo de água perto das bordas do pavimento |
| Drenagem paisagística | Controla a migração do solo em canteiros de drenagem de jardins |
| Campos desportivos | Ajuda a drenagem subterrânea a permanecer aberta |
| Camadas de drenagem de aterros | Reduz a intrusão do solo nos meios de drenagem |
| Canais subterrâneos | Apoia o movimento de longo prazo da água através de agregados |
O FHWA Diretrizes de projeto e construção de geotêxteis observe que os geotêxteis para filtração devem atender aos requisitos de retenção, permeabilidade, resistência ao entupimento e construtibilidade do solo. Esse é um bom resumo do que os compradores devem procurar.
Erros comuns que causam falha na drenagem de geotêxteis
Um bom material ainda pode falhar se for selecionado ou mal instalado.
Erros comuns incluem:
- usando tecido paisagístico em vez de geotêxtil de engenharia
- escolhendo apenas por grama de peso
- ignorando o tamanho das partículas do solo
- ignorando a permeabilidade à água
- envolver apenas o tubo quando a vala de cascalho também precisa de proteção
- permitindo que a lama contamine o tecido antes de preencher
- rasgando o tecido durante a colocação da pedra
- usando sobreposição insuficiente
- colocando o tecido na posição errada
- ignorando a inclinação de drenagem
Nos sistemas de drenagem, o tecido deve fazer parte de todo o projeto O tamanho do cascalho, a geometria da vala, o tipo de tubo, a gradação do solo e o fluxo de água afetam o desempenho.
Como escolher o geotêxtil de filtração para drenos cegos
Filtração A seleção de geotêxteis deve começar com o site, não com o catálogo.
Os compradores devem verificar:
Tipo 1.Soil
Conteúdo de partículas 2. fine
Condição do fluxo de 3. groundwater
4. Profundidade da trincheira
5. tamanho da cascalho
6. tamanho de abertura da tubulação
7. tamanho de abertura aparente
8. dados de permissividade ou fluxo de água
9. resistência à tração
Resistência 10. punture
11.Método de instalação
12.Substituição e design de embalagem
AASHTO M288 é frequentemente referenciado em projetos de transporte para aplicações geotêxteis. Uma nota técnica sobre Geotêxteis AASHTO M288 explica que a especificação aborda aplicações que incluem drenagem subterrânea, separação, estabilização, controle de erosão, controle de sedimentos e pavimentação de tecidos, ao mesmo tempo que observa que não é uma diretriz de projeto específica do projeto.
Esse lembrete é importante: os requisitos padrão ajudam, mas as condições do solo e da água ainda precisam de julgamento de engenharia.
Filtração Geotêxtil vs Tecido Paisagem Ordinária
Muitas falhas de drenagem começam quando os compradores tratam todos os tecidos como iguais.
| Fator | Geotêxtil Filtração | Tecido Paisagem Ordinária |
|---|---|---|
| Uso principal | Filtragem e drenagem de engenharia | Controle de ervas daninhas ou paisagismo leve |
| Força | Maior força orientada para projetos | Geralmente mais baixo |
| Fluxo de água | Projetado para condições de drenagem | Varia amplamente |
| Retenção do solo | Selecionado para filtração do solo | Nem sempre adequado |
| Durabilidade | Melhor para camadas de drenagem enterradas | Depende do produto |
| Melhor uso | Drenos cegos, estradas, muros de contenção, canais | Jardins e trabalhos paisagísticos leves |
O tecido de paisagem comum pode funcionar para usos de superfície leve, mas os sistemas de drenagem enterrados precisam de tecido de filtro geotêxtil selecionado para desempenho hidráulico e de retenção de solo.
A instalação correta é importante tanto quanto a seleção de tecido
Filtração O geotêxtil não funciona bem se estiver danificado, contaminado ou colocado incorretamente.
Durante a instalação:
- mantenha o tecido limpo antes de aterrar
- evite arrastá-lo através de pedras afiadas
- use sobreposição adequada nas costuras
- enrole a zona de cascalho corretamente
- evite rugas que bloqueiem os caminhos do fluxo
- coloque o agregado de drenagem cuidadosamente
- proteja o tecido da perfuração
- siga os desenhos do projeto e as instruções do local
Uma especificação do guia de instalações unificadas para geotêxteis para terraplenagem inclui requisitos relacionados à instalação e mostra por que a colocação de geotêxteis não é apenas uma escolha de material O manuseio do local afeta o desempenho final.
Conclusão
Filtração O geotêxtil ajuda os sistemas de drenagem a permanecerem funcionais, equilibrando a retenção do solo e a permeabilidade à água. Permite que a água entre no caminho de drenagem, ao mesmo tempo que reduz a migração fina do solo para trincheiras de cascalho, drenos cegos, canais subterrâneos e tubos perfurados.
Um Geotêxtil de Filtração não é apenas uma camada de tecido “a.” É uma interface de filtração. Quando o produto é combinado com o solo, fluxo de água, agregado e método de instalação, pode reduzir o risco de entupimento e suportar o desempenho de drenagem a longo prazo.
Perguntas frequentes
O que é o Geotêxtil de Filtração?
O geotêxtil de filtração é um tecido geotêxtil permeável usado para deixar a água passar enquanto reduz a migração de partículas do solo para as camadas de drenagem.
Por que o geotêxtil é usado em drenos cegos?
Ajuda a evitar que o solo fino entre na vala de cascalho ou no tubo de drenagem, reduzindo o risco de entupimento a longo prazo.
O geotêxtil não tecido é bom para drenagem?
Sim. O geotêxtil não tecido é comumente usado para filtração de drenagem porque sua estrutura de fibra pode permitir o fluxo de água enquanto suporta a retenção do solo.
O Geotêxtil de Filtração pode parar todo entupimento?
Não. Reduz o risco de entupimento, mas a avaliação correta do solo, a seleção do tecido, a classificação do cascalho, o projeto da vala e a instalação ainda são importantes.
O geotêxtil deve envolver o tubo ou o cascalho?
Em muitos sistemas de drenagem, o envolvimento da vala de cascalho fornece melhor proteção contra filtração do que o envolvimento apenas do tubo O projeto final deve seguir as condições do projeto.
O que os compradores devem verificar antes de escolher o tecido de filtro geotêxtil?
Os compradores devem verificar o tipo de solo, tamanho aparente da abertura, permissividade, resistência à tração, resistência à perfuração, espessura, método de instalação e requisitos de drenagem.
O tecido paisagístico é igual ao tecido filtrante geotêxtil?
No. tecido de paisagem é geralmente para controle de ervas daninhas ou paisagismo leve Tecido de filtro geotêxtil é selecionado para filtração de engenharia, drenagem e retenção de solo.
