Guia avançado de vedação de geomembranas: dominando interfaces técnicas complexas

Em projetos de contenção de grande escala, como barragens, aterros sanitários e lagoas químicas, o principal revestimento de geomembrana é tão forte quanto sua conexão mais fraca Enquanto a soldagem de duas folhas planas de HDPE é relativamente direta, o verdadeiro desafio reside na precisão necessária para a Vedação Geomembrana em pontos irregulares: paredes de concreto, penetrações de tubos e transições de canto.

Estatisticamente, mais de 801TP3 T de vazamentos em estruturas hidráulicas ocorrem não dentro das costuras de campo, mas nos pontos “termination” ou “connection” Este guia técnico explora as metodologias avançadas para garantir a integridade de contenção a longo prazo em ambientes exigentes.

Os Fundamentos do Profissional Geomembrana Vedação

Alcançar uma interface de vedação geomembrana nivelada envolve mais do que apenas adesivo; requer uma compreensão profunda da tensão do material e da ancoragem mecânica. Como as geomembranas e o concreto têm coeficientes de expansão térmica muito diferentes, a conexão deve ser capaz de suportar movimentos significativos sem comprometer a vedação.

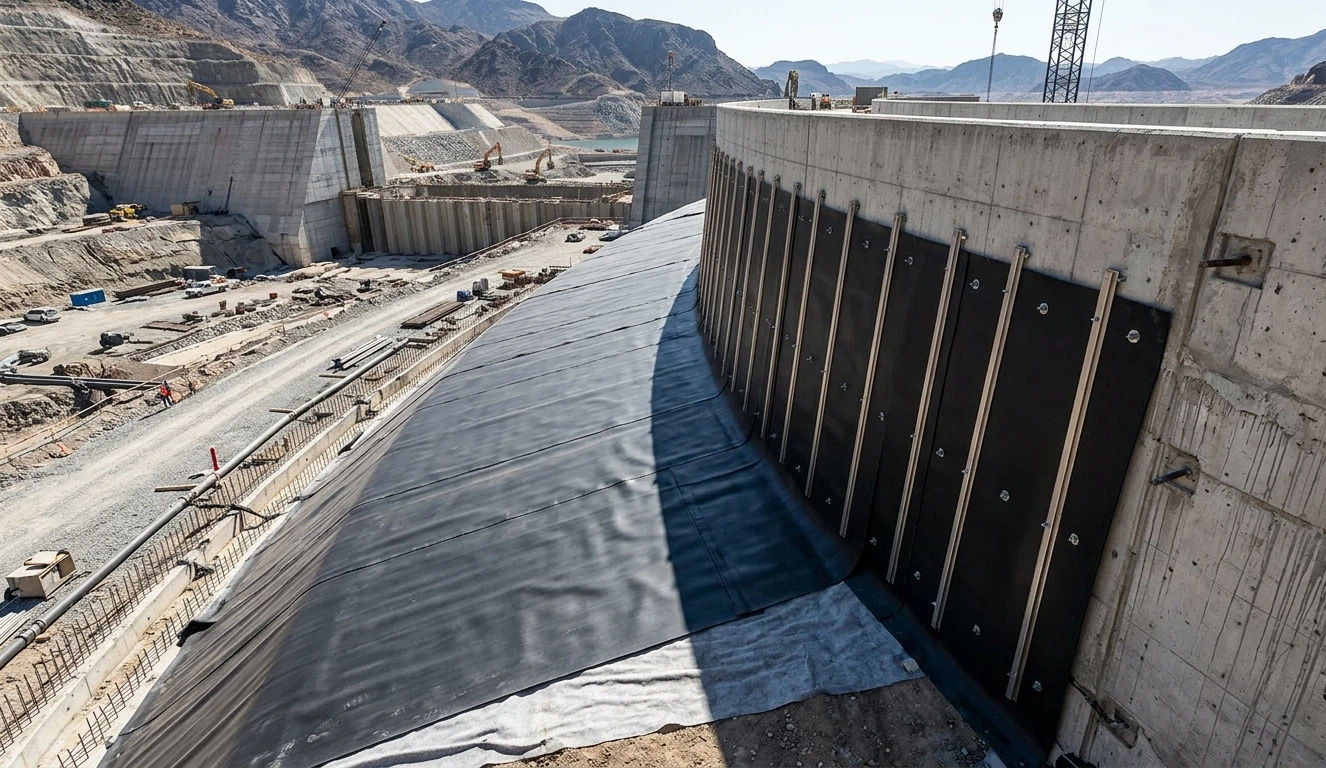

Estruturas de concreto: sistema de barras de sarrafo

Conectar um revestimento de polímero flexível a uma estrutura rígida de concreto é uma dificuldade fundamental na engenharia de barragens A vedação geomembrana eficaz a estruturas de concreto normalmente requer um sistema de ancoragem mecânica em vez de uma simples ligação química.

Sistemas de barras de sarrafo e ancoragem

O padrão da indústria para a Vedação Geomembrana ao concreto envolve o uso de barras de sarrafo de aço inoxidável (SS316) ou alumínio Essas barras aplicam pressão uniforme através do revestimento, imprensando um selante de alta qualidade ou uma junta de neoprene contra a superfície do concreto.

Para obter um Detalhe de Vedação Geomembrana à prova de vazamentos, a superfície do concreto deve primeiro ser “grinded” até um acabamento liso (referenciando os padrões CSP 3).Quaisquer saliências perfurarão a membrana sob a pressão da barra de sarrafo O uso de âncoras químicas espaçadas a cada 150 mm garante que a compressão permaneça constante mesmo sob alta pressão hidráulica.

Penetrações de tubos: A metodologia “Pipe Boot”

Em projetos de tratamento de água e barragens, os tubos passam frequentemente pelo revestimento Isso cria uma junta irregular de 360 graus que é propensa a falhas se a Vedação Geomembrana for tratada com fitas padrão ou mastique simples.

Botas pré-fabricadas versus botas fabricadas em campo

Para os resultados mais confiáveis, os engenheiros preferem pré-fabricadas “Pipe Boots.” Estas são mortalhas cônicas ou cilíndricas feitas do mesmo material que o revestimento primário (HDPE ou LLDPE).

1.O “flange” da bota é soldado por cunha quente ou por extrusão ao revestimento primário.

2. O “sleeve” da bota é preso ao tubo usando vários grampos de mangueira de aço inoxidável.

A aplicação de um cordão grosso de mástique que incha água entre o tubo e a manga da bota adiciona uma camada secundária de proteção ao conjunto de Vedação Geomembrana.

Gerenciamento de estresse em cantos e sumps

Cantos são zonas de concentração de tensão Quando um forro é instalado muito firmemente em um canto (“bridging”), ele acabará por rasgar sob o peso da água Isso cria uma área de alto risco para qualquer Selagem Geomembrana em torno de reservatórios de drenagem ou pisos irregulares da bacia.

Para otimizar a Vedação Geomembrana nessas áreas, os técnicos usam folhas “rub” ou remendos de reforço Estas são camadas extras de extrusão geomembrana soldadas sobre as costuras de canto para fornecer redundância mecânica Em projetos de barragens, desenhos especializados de Detalhe de Vedação Geomembrana geralmente especificam uma camada de “almofada” de geotêxtil não tecido abaixo do revestimento em cantos irregulares de concreto para evitar abrasão.

Abordando Barragens e Pressão de Cabeça Alta

Ao responder a questão de como vedar geomembrana a estruturas de concreto em projetos de barragens, deve-se considerar a extrema pressão hidráulica, nesses cenários, uma única barra de sarrafo pode não ser suficiente para garantir o desempenho permanente da Vedação Geomembrana.

Sistemas de terminação dupla são frequentemente empregados Isso envolve uma vedação mecânica primária e uma vedação secundária “infill” onde uma argamassa ou resina especializada é injetada em um reglet pré-moldado no concreto Essa redundância é essencial porque a vedação geomembrana moderna em barragens muitas vezes deve suportar décadas de serviço submerso sem a possibilidade de fácil reparo.

Referência: As melhores práticas da indústria para instalação de geomembranas em estruturas hidráulicas podem ser encontradas através do Associação Internacional de Instaladores Geossintéticos (IAGI).

QA/QC: Testando a Integridade das Conexões

Você não pode gerenciar o que você não pode medir Depois de completar a Vedação Geomembrana, é obrigatório realizar testes não destrutivos em cada pé da terminação.

• Teste de caixa de vácuo: Ideal para verificar as soldas de extrusão em torno de botas de tubos onde o teste de pressão de ar é impossível.
• Teste de faísca: Utilizado para fixação mecânica de geomembrana ao concreto para garantir que a membrana não tenha sido cortada durante o processo de aparafusamento.

Manter um alto padrão de vedação de geomembrana requer um registro dedicado de garantia de qualidade (QA) para cada ponto final, incluindo valores de torque do parafuso e números de lote do selante.

Seleção de Material: HDPE vs. LLDPE em Vedação

A flexibilidade do material dita o sucesso do detalhe de Vedação Geomembrana Enquanto o HDPE é o padrão ouro para resistência química, o LLDPE ou fPP reforçado pode ser preferido para trabalhos de detalhe de penetração de tubos de revestimento de HDPE devido às suas propriedades superiores de alongamento multiaxial.

Cronograma de Manutenção Preventiva

Conclusão

A complexidade da Vedação Geomembrana em estruturas irregulares é o teste final para qualquer instalador geossintético Quer se trate da precisão exigida num detalhe técnico ou da força bruta de uma âncora mecânica num projeto de barragem, o objetivo permanece o mesmo: fuga zero.

Seguindo os rigorosos padrões descritos neste guia, os engenheiros podem garantir que seus sistemas de contenção permaneçam seguros contra os desafios ambientais mais agressivos O domínio da Vedação Geomembrana se traduz diretamente na segurança e no ROI de longo prazo de seu investimento em infraestrutura.
