Guia de espessura e design de geomembrana: padrões de engenharia para águas residuais
No mundo de alto risco da contenção ambiental, a margem de erro é inexistente Selecionar a espessura adequada da geomembrana é a única decisão mais crítica que um engenheiro toma durante a fase de planejamento Se você está revestindo uma lagoa de esgoto municipal ou uma lagoa de efluentes industriais complexa, o revestimento serve como a barreira final entre os resíduos perigosos e o lençol freático.
Um equívoco comum no setor B2 B é que simplesmente aumentar o medidor sempre leva a um melhor resultado do projeto Na realidade, a especificação excessiva cria custos desnecessários de material e atrito de instalação, enquanto a especificação insuficiente leva a falhas catastróficas de perfuração Portanto, uma estratégia de espessura de geomembrana orientada por dados é essencial para a longevidade do projeto.
Índice
Entendimento Geomembrana Unidades de Medição e Medição
Antes de mergulhar no cálculo da espessura da geomembrana que os profissionais de águas residuais exigem, devemos esclarecer a terminologia Nos mercados internacionais, a espessura é normalmente medida em milímetros (mm) ou mils (1/1000 de polegada).
Por exemplo, um revestimento padrão de 60 mil tem aproximadamente 1,5 mm de espessura A precisão na definição da espessura da geomembrana é essencial para compras internacionais, já que os padrões ASTM geralmente usam mils enquanto os padrões ISO favorecem unidades métricas A falha de comunicação aqui pode resultar em material que não atende às propriedades mecânicas definidas em seu guia de projeto de geomembrana.
O medidor de geomembrana escolhido deve estar alinhado com os parâmetros específicos de tensão-deformação do seu local de contenção.
Fatores-chave que influenciam a seleção do projeto
O processo para projetar sistemas de geomembrana começa com uma avaliação de risco específica do local Vários fatores físicos e químicos ditam a espessura mínima necessária da geomembrana
- Condição de subleito: Se o subleito contiver pedras pontiagudas ou detritos não compactados, o revestimento exigirá maior resistência à perfuração.
- Pressão Líquida: Em lagoas profundas de águas residuais, a pressão hidrostática na base pode ser imensa.
- Concentração Química: Produtos químicos industriais agressivos podem causar degradação de polímeros ao longo do tempo.
- Exposição UV: Para revestimentos expostos em lagoas de esgoto, a radiação UV acelera a perda do tempo de indução oxidativa (OIT).
Padrões recomendados para lagoas de esgoto
Para projetos municipais, o recomendado geomembrana o padrão de lagoa de esgoto de espessura normalmente começa em 1,0 mm (40 mil) para HDPE No entanto, a maioria das agências modernas de proteção ambiental agora se inclina para 1,5 mm (60 mil) como referência da indústria para contenção primária.
A razão para esta mudança é a soldabilidade de “A Uma geomembrana de 60 mil fornece uma área mais robusta para soldagem por fusão de trilha dupla Isso garante que os seams a parte mais vulnerável de qualquer revestimento sejam tão fortes quanto o material original Quando você projeta layouts de geomembrana para resíduos urbanos, você deve garantir que a espessura da geomembrana (6) seja responsável pelo potencial assentamento ao longo de uma vida útil de 20 anos.
| Tipo de aplicação | Espessura recomendada (mm) | Medidor recomendado (mil) | Benefício Primário de Engenharia |
| Contenção Temporária/Secundária | 0,75mm | 30 mil | Alta flexibilidade; menor custo de material. |
| Lagoa Municipal de Esgoto Padrão | 1,0mm | 40 mil | Resistência básica à punção; conformidade padrão. |
| Efluentes industriais e serviços pesados | 1,5mm | 60 mil | Soldabilidade ideal; resistência superior à fissura por tensão. |
| Lodo de alto risco e lagoas profundas | 2,0mm | 80 mil | Máxima proteção física; lida com cargas de pontos altos. |
Fundamentos Técnicos: Estresse e Cálculo
Para realizar um cálculo preciso da espessura da geomembrana, os engenheiros de águas residuais usam o conceito de tensão permitida versus tensão real. O material deve ser suficiente para resistir à tensão (T) gerada pelo peso do líquido e pela inclinação da lagoa.
Uma fórmula simplificada de engenharia para tensão em um revestimento ancorado é
T=pR
Onde:
- T = Tensão por unidade de largura
- p = Pressão exercida pelo líquido
- R = Raio da curvatura da deformação do subleito
Se a tensão calculada exceder o limite de escoamento permitido, a espessura da geomembrana deve ser aumentada em conformidade A maioria dos projetos de polietileno de alta densidade (PEAD) incorpora um fator de segurança (FoS) de pelo menos 2,0 a 3,0 para levar em conta a expansão e contração térmica.
Lagoas de Lodo Industrial e Aplicações de Alta Densidade
As lagoas de lodo apresentam um desafio único porque o material é frequentemente abrasivo e denso Nestes cenários, a espessura da geomembrana muitas vezes se move para a faixa de 2,0 mm (80 mil) ou 2,5 mm (100 mil).
A resistência à perfuração torna-se a principal variável de projeto aqui Ao contrário da água limpa, o lodo pode esconder objetos pontiagudos ou sedimentos pesados que exercem cargas pontuais significativas. Referir-se a um guia técnico de projeto de geomembrana ajudará a determinar se uma almofada protetora de geotêxtil é necessária abaixo da membrana para complementar a barreira.
Padrões e Conformidade Globais (ASTM e GRI)
A conformidade com os padrões internacionais é o que separa a engenharia profissional da adivinhação Qualquer especificação de espessura de geomembrana respeitável deve fazer referência ao padrão GRI-GM13 para HDPE ou GRI-GM17 para LLDPE.
- ASTM D5199: O método de ensaio normalizado para a medição da espessura nominal dos geossintéticos.
- GRI-GM13: Este padrão determina que a menor medição individual da espessura da membrana geográfica não deve ser superior a 101TP3 T abaixo do valor nominal.
Ao citar esses padrões, a documentação do seu projeto garante que o material fornecido pelo fabricante seja consistente em todos os rolos entregues no local.
Realidades de Instalação: Soldagem e Costura
A técnico o guia de projeto de geomembrana não é apenas sobre o produto acabado; é sobre o processo de instalação membranas mais finas (abaixo de 0,75 mm) são propensas a “burn-through” durante a soldagem por fusão Por outro lado, uma espessura de geomembrana excessivamente alta requer maior calor e velocidades mais lentas, o que pode degradar a estrutura do polímero na costura se não for gerenciado corretamente.
A manutenção de um perfil consistente permite que a equipe de instalação calibre seu equipamento de soldagem uma vez, garantindo uma resistência uniforme da costura em toda a instalação de águas residuais.
Conclusão
Escolher o perfil certo é um equilíbrio entre a física da engenharia e a realidade económica. Para águas residuais e contenção industrial, os riscos de falha superam em muito a poupança inicial de uma espessura de geomembrana mais fina.
Seguindo um guia de projeto de geomembrana baseado em dados, calculando cargas de tensão específicas e insistindo em materiais compatíveis com GRI, você garante um sistema de contenção que protege o meio ambiente por décadas A consistência em suas especificações técnicas é a marca registrada de um projeto industrial de alta qualidade.
Perguntas frequentes
Tem 1,0 mm (40 mil) de espessura suficiente para um lago de águas residuais industriais?
Geralmente, não. Embora 1,0 mm possa funcionar para lagoas decorativas, uma aplicação industrial geralmente requer pelo menos 1,5 mm (60 mil) para lidar com a exposição química e as tensões de instalação.
Um medidor mais alto ajuda na resistência aos raios UV?
Indiretamente. Embora a resistência aos raios UV seja determinada pelo teor de negro de fumo, um revestimento mais espesso tem mais material sacrificial, o que significa que leva mais tempo para que a degradação oxidativa impacte o núcleo.

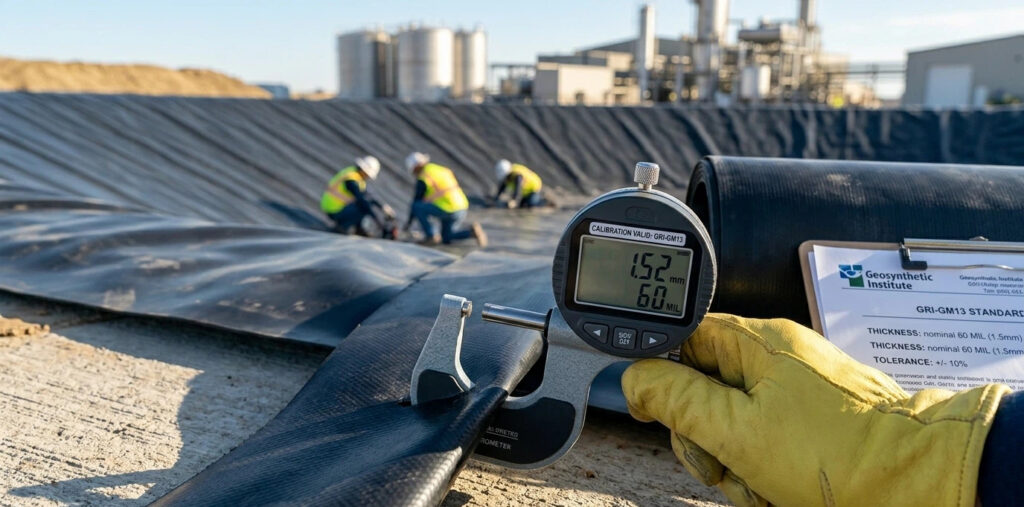

Como verifico o medidor de geomembrana no local?
Use um micrômetro digital calibrado de acordo com ASTM D5199. as medições devem ser feitas em intervalos regulares ao longo da largura do rolo.
Qual é o erro mais comum no projeto de geomembranas?
Ignorando o subleito Se o subleito for ruim, mesmo o material da mais alta qualidade não pode impedir uma punção Sempre priorize a preparação do subleito ao lado da seleção do material.
