Condutividade Hidráulica: Por que cálculos de fluxo incorreto causam acúmulo de água

Condutividade Hidráulica não é apenas um número em uma folha de produto de drenagem Em projetos de alta permeabilidade, ajuda a decidir se a água pode se mover através de uma camada de drenagem rápido o suficiente para evitar lagoas, aumento de pressão e falha de drenagem a longo prazo Este guia explica o que o parâmetro significa, como isso afeta a taxa de fluxo de água, por que o cálculo de fluxo deficiente causa acúmulo de água e o que os compradores devem verificar antes de selecionar materiais de drenagem geossintéticos.

O que significa condutividade hidráulica no projeto de drenagem?

No projeto de drenagem, a Condutividade Hidráulica descreve a facilidade com que a água pode se mover através do solo, um meio poroso ou um material de drenagem sob um gradiente hidráulico.

A questão não é apenas “o material tem vazios?” A verdadeira questão é se esses vazios podem transportar água suficiente nas condições do projeto.

O Capítulo do fluxo de água da zona insaturada do USGS explica a lei de Darcy como fundamento para o fluxo de água através de colunas de solo Em termos simples, o fluxo depende da capacidade do material de transmitir água e do gradiente hidráulico de condução.

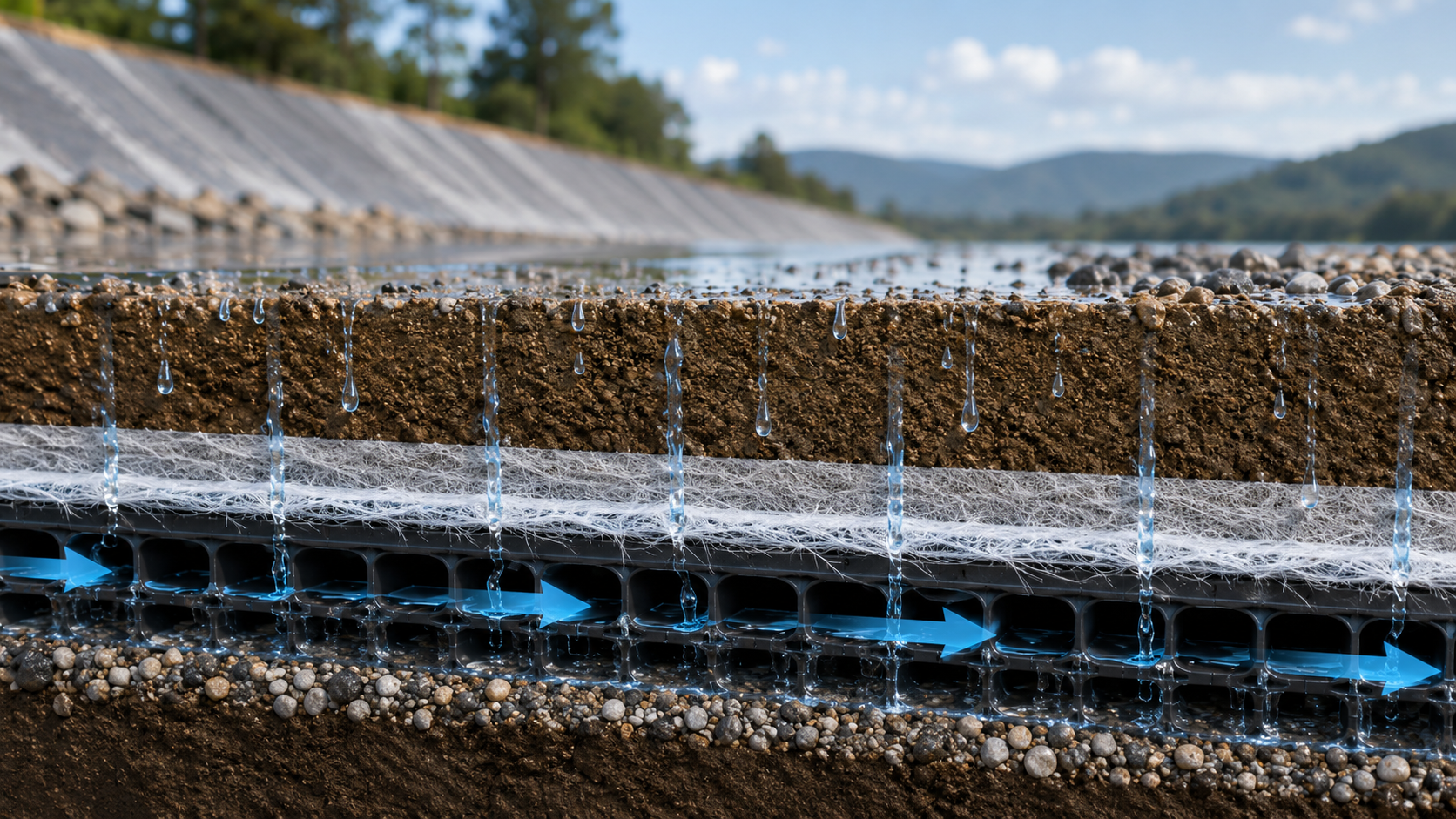

Para a seleção de materiais de drenagem, a Condutividade Hidráulica ajuda os engenheiros a estimar se a camada de drenagem pode acompanhar o fluxo de chuva, água subterrânea, vazamento ou escoamento superficial.

Isso importa em projetos como:

• drenagem aterro
• drenagem do muro de contenção
• drenagem telhado verde
• drenagem de subleito rodoviário
• drenagem declive
• drenagem túnel
• drenagem campo desportivo
• sistemas de controle de erosão

Se o valor for mal compreendido, o projeto de drenagem pode parecer aceitável no papel, mas falhar durante a carga de água pesada.

Condutividade Hidráulica vs Permeabilidade: São Iguais?

Condutividade Hidráulica e permeabilidade estão relacionadas, mas não são exatamente iguais.

A permeabilidade geralmente descreve a facilidade com que um material permite a passagem de fluido através dele Página da Britannica em permeabilidade em geologia explica que a permeabilidade está ligada ao transporte de fluidos através de um material.

Em trabalhos de drenagem de engenharia, o valor é mais prático porque reflete o movimento da água sob condições específicas de fluxo Depende da estrutura do material, espaço poroso, propriedades da água e gradiente hidráulico.

Uma maneira simples de separá-los:

O erro que os compradores cometem é tratar esses termos como intercambiáveis Um material pode parecer “permeável,”, mas se a capacidade real de drenagem for inferior à água que entra, o acúmulo ainda acontece.

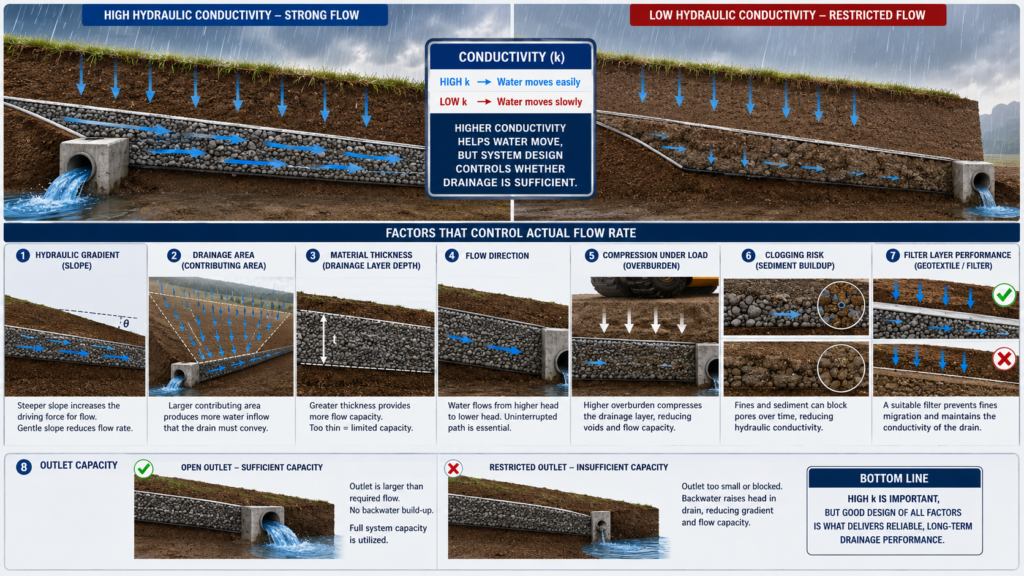

Como a condutividade hidráulica afeta a taxa de fluxo de água?

A condutividade hidráulica afeta a vazão da água porque ajuda a determinar a facilidade com que a água pode passar pela camada de drenagem.

Valores mais altos geralmente significam um movimento mais fácil da água Mas a taxa real de fluxo de água também depende de:

1.gradiente hidráulico

2.área de drenagem

Espessura do material 3

4.direção do fluxo

5. compressão sob carga

6.risco de entupimento

Desempenho da camada 7. filter

8. capacidade de saída

Artigo da Britannica sobre ciências hidrológicas observa que o fluxo de água através do solo depende do gradiente do potencial hidráulico e das propriedades físicas do meio É por isso que um valor de produto por si só não é suficiente.

Pense desta forma: a Condutividade Hidráulica informa com que facilidade a água pode se mover, mas o projeto do sistema decide se esse movimento é suficiente.

Um valor alto não pode superar uma saída bloqueada, uma inclinação plana, uma camada de drenagem esmagada ou um filtro entupido.

Por que os projetos de alta permeabilidade ainda têm acumulação de água?

Projetos de alta permeabilidade ainda podem falhar quando a entrada é maior do que a capacidade real de drenagem Esta é a razão central pelo qual o cálculo do fluxo deficiente causa acúmulo de água.

As causas comuns incluem:

• a carga de água projetada é subestimada
• o pico de precipitação não é considerado
• a camada de drenagem é muito fina
• o gradiente hidráulico é muito baixo
• os dados do produto são lidos sem condições de teste
• o material comprime sob solo ou carga estrutural
• o sedimento obstrui a camada do filtro
• a saída não pode descarregar rápido o suficiente
• a direção da instalação não corresponde à direção do fluxo

Página da EPA em infraestrutura verde e mitigação de inundações explica que o manejo de águas pluviais se torna mais importante à medida que os eventos de precipitação pesada se tornam mais intensos Em projetos práticos de drenagem, isso significa que o pico de entrada não deve ser ignorado.

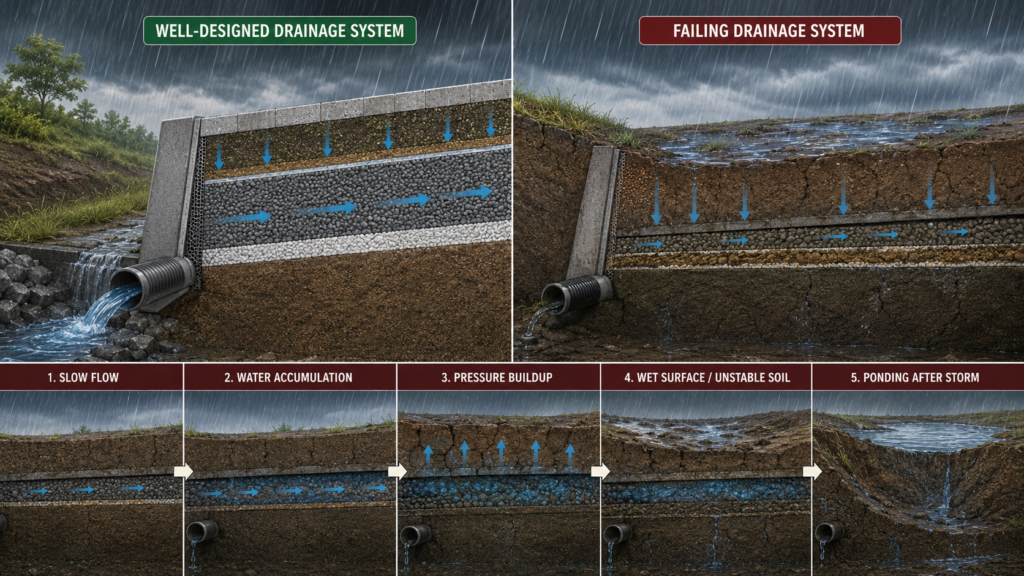

O acúmulo de água geralmente começa silenciosamente Primeiro, a água drena mais lentamente do que o esperado Então a camada de drenagem começa a reter água Depois disso, a pressão se acumula, a superfície permanece molhada, o solo se torna instável ou o projeto mostra lagoas após tempestades.

Como os compradores devem ler a condutividade hidráulica nos parâmetros do produto?

Quando os compradores revisam esse valor nos parâmetros do produto, eles não devem parar no número.

O valor deve ser verificado junto com a unidade, a condição de teste, a espessura do material, a direção do fluxo, a condição de compressão e a aplicação pretendida Para produtos de drenagem geossintética, os compradores também devem comparar a capacidade de fluxo, a estrutura de drenagem, a compatibilidade do filtro e o risco de entupimento a longo prazo.

Se você estiver revisando os dados do material de drenagem, use-os parâmetros do produto de condutividade hidráulica como ponto de referência para como os valores de desempenho podem ser apresentados.

Os compradores devem perguntar:

O ponto principal é simples: Condutividade Hidráulica não funciona em um gráfico de laboratório Ele funciona dentro de um sistema.

Quais projetos de drenagem precisam de maior capacidade de fluxo?

Projetos com entrada rápida, grande área de captação, águas subterrâneas elevadas ou espaço de armazenamento limitado geralmente necessitam de maior desempenho de drenagem.

Este parâmetro torna-se especialmente importante em:

• telhados verdes expostos a picos de águas pluviais
• coberturas de aterros e camadas de drenagem
• muros de contenção com pressão de água subterrânea
• bases rodoviárias onde a água retida enfraquece o suporte
• sistemas de drenagem de taludes
• túneis e estruturas subterrâneas
• campos desportivos que devem drenar rapidamente
• projetos de controle de erosão expostos ao escoamento pluvial

Página da EPA no benefícios económicos da infra-estrutura verde observa que a infraestrutura verde pode reduzir o fluxo superficial, o agrupamento e a infiltração em áreas de inundação localizadas Essa ideia se conecta diretamente à seleção de materiais de drenagem: a água deve se afastar antes de se tornar uma fonte de danos.

Para projetos de drenagem de alta permeabilidade, a Condutividade Hidráulica deve ser comparada com a entrada esperada, a capacidade real de drenagem e as condições de saída.

Quando o alto desempenho de drenagem não é suficiente?

O alto desempenho de drenagem ajuda, mas não garante um sistema seco.

Uma camada de drenagem ainda pode falhar quando o sistema ao seu redor é mal projetado Por exemplo, um material de drenagem geossintética de alto desempenho ainda pode causar acúmulo de água se a saída estiver bloqueada ou o tecido do filtro entupir.

O alto desempenho não é suficiente quando:

1.a saída de drenagem é subdimensionada

2.a inclinação é muito baixa

3.o material é muito comprimido

4.a camada de filtro permite que partículas finas obstruam o núcleo

5.instalação sobrepõe caminhos de fluxo de bloco

6. A carga de água excede as premissas do projeto

7. a manutenção a longo prazo é ignorada

É por isso que os engenheiros devem tratar a drenagem como um sistema, mesmo quando a Condutividade Hidráulica parece forte O valor do produto é importante, mas também o solo circundante, a camada de filtro, a inclinação, a saída, a qualidade da instalação e o fator de segurança.

Como você evita erros de cálculo de fluxo?

Para evitar o acúmulo de água, o cálculo deve começar com a carga real de água.

Um fluxo de trabalho prático é

1.Estimar o pico de entrada de chuvas, águas subterrâneas ou vazamentos.

2. confirme a direção do fluxo através do material de drenagem.

3. verificar a condutividade hidráulica e a capacidade de fluxo sob condições relevantes.

4. aplique o gradiente hidráulico correto.

5. considere a compressão sob carga do projeto.

6. adicione um fator de segurança para entupimento e envelhecimento.

7. confirme se a saída pode descarregar água com rapidez suficiente.

Camadas de filtro 8. match com tamanho de partícula do solo.

9. revise os detalhes da instalação antes da construção.

O artigo da Wikipedia sobre A lei de Darcy dá a relação clássica entre fluxo através de um meio poroso, gradiente hidráulico e condutividade do material A lição de engenharia é prática: o fluxo não é um palpite Ele precisa de entradas que correspondam à condição de campo.

O que os compradores devem verificar antes de escolher os materiais de drenagem?

Antes de selecionar materiais de drenagem, os compradores devem conectar o valor do laboratório com o risco real do projeto.

Use esta lista de verificação:

• Qual é a carga de água esperada?
• Qual é a vazão de água necessária?
• O fluxo do projeto é vertical, horizontal ou ambos?
• Que gradiente hidráulico está disponível?
• O solo ou a estrutura comprimirão a camada de drenagem?
• O entupimento é provável com o tempo?
• É necessária uma camada de filtro?
• A saída é grande o suficiente?
• Os dados do produto correspondem à condição de instalação?
• Está incluído um factor de segurança?

Esta lista de verificação é especialmente útil quando os compradores comparam material de drenagem geossintética, esteiras de drenagem, camadas de drenagem geocompósitas ou produtos de controle de erosão.

O EPA absorva a página Chuva inclui recursos de vídeo mostrando como as águas pluviais podem ser gerenciadas onde caem Para compradores técnicos, esses recursos visuais podem ajudar a conectar o escoamento, o caminho de drenagem e o risco de acumulação de água.

Conclusão

A Condutividade Hidráulica é importante porque conecta o desempenho do material de drenagem com o movimento real da água Em projetos de alta permeabilidade, o acúmulo de água geralmente acontece quando o cálculo do fluxo é muito otimista, a camada de drenagem é subdimensionada ou o sistema não corresponde às condições de campo Os compradores devem revisar a vazão da água, a capacidade de drenagem, as condições de teste, a compressão, o risco de entupimento, o projeto do filtro e a capacidade de saída antes de escolher um material Um projeto de drenagem forte não depende apenas de um número; ele combina a Condutividade Hidráulica com a demanda real de fluxo do projeto.
